AFFILATRICE AUTOMATICA CON DOPPIA MOLA DA COLTELLI CIRCOLARE DA ø100 A ø700 MM.
PUNTI SALIENTI
- FACILE DA USARE: Pannello di controllo con istruzioni guidate sullo schermo
- Ciclo di rettifica con refrigerante
- 3 assi CNC per lavorazioni automatiche programmabili da pannello di controllo
- Velocità di rotazione del coltello circolare regolabile senza gradini.
- Fasi di affilatura programmabili: sgrossatura, finitura, lucidatura.
- Recinzione completa per un funzionamento sicuro

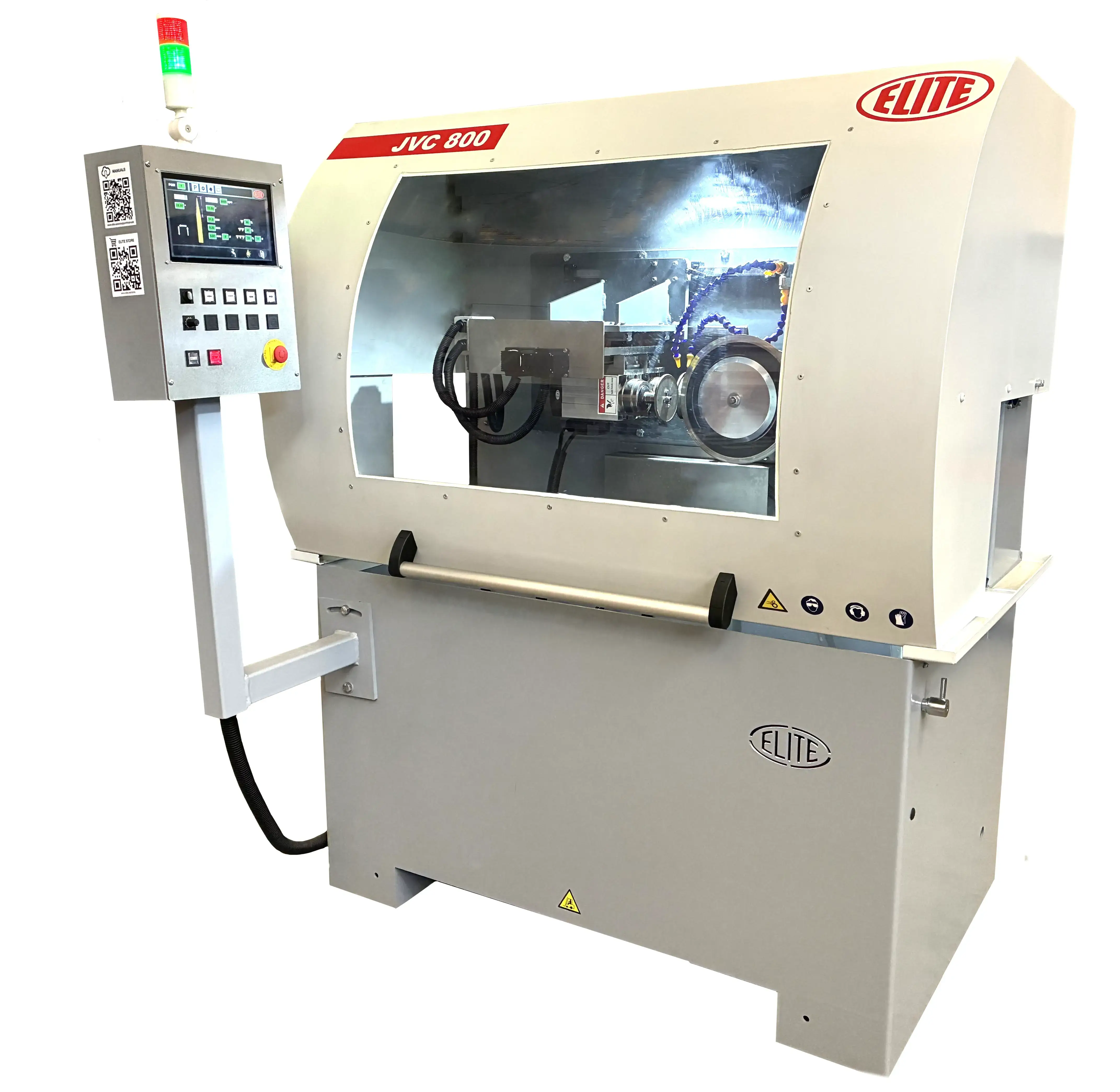

ELITE JVC 800. IL CONCETTO.
Il modello ELITE JVC 800 è la nostra affilatrice per coltelli circolari con finiture di alta qualità e i migliori tempi di lavoro.

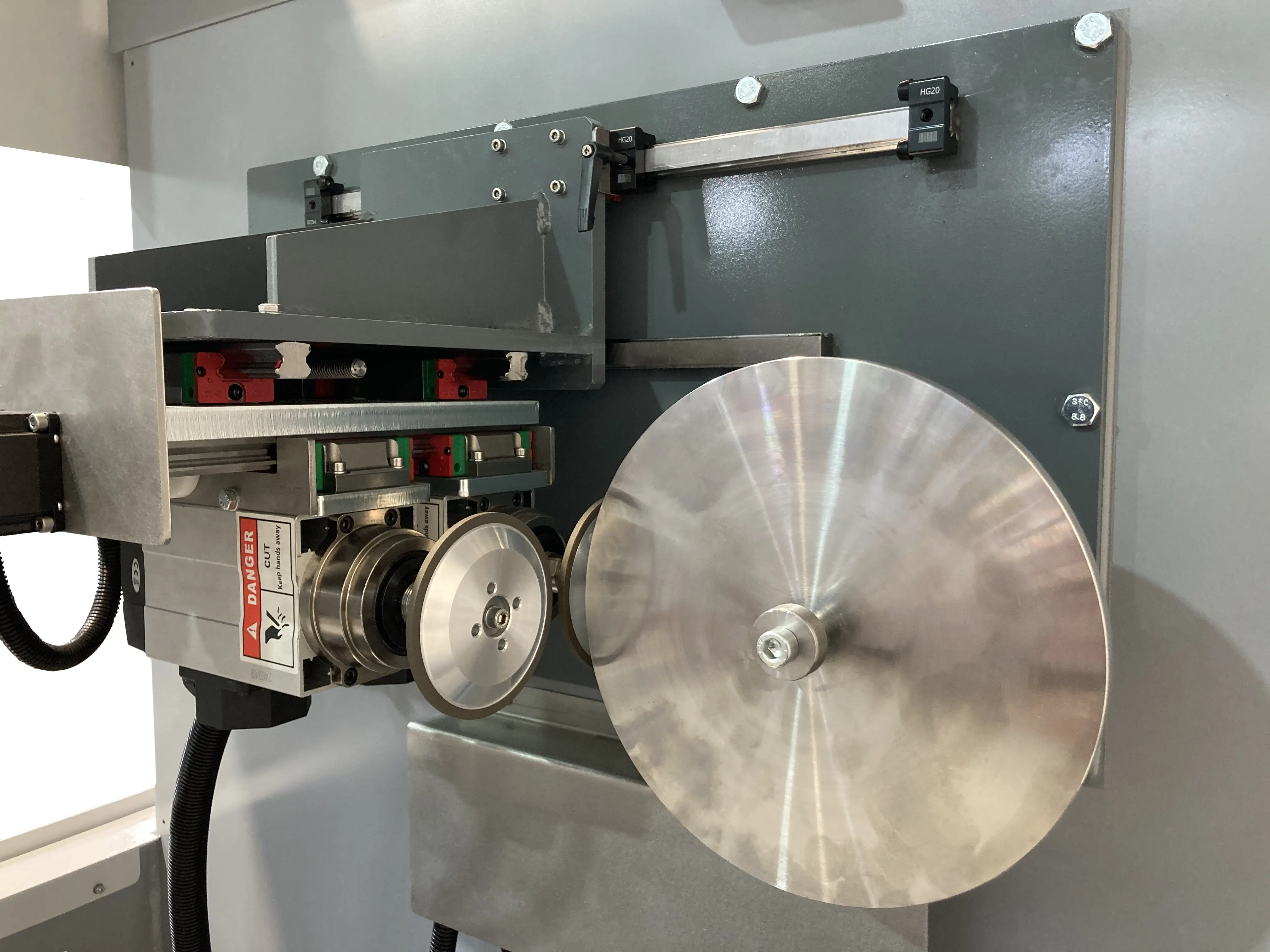

È dotata di un sistema a doppio motore e doppia mola per affilare entrambi i lati del coltello contemporaneamente, anche con angolazioni diverse, risparmiando tempo e riducendo al minimo le bave.

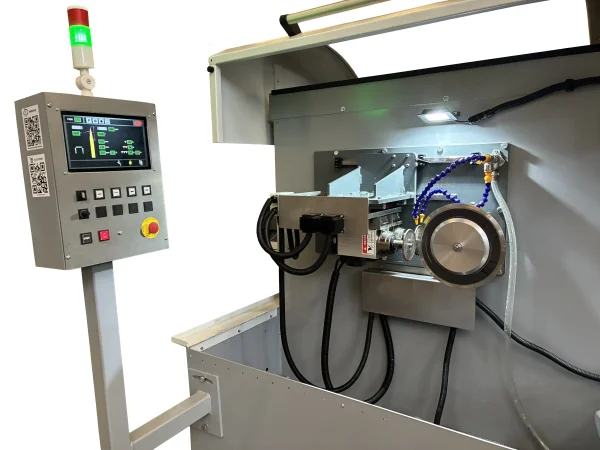

È dotata di tre assi CNC che consentono la completa automazione del processo di affilatura dei due angoli di taglio opposti di coltelli circolari o lame da taglio.
ELITE JVC 800. COME FUNZIONA
Pannello di controllo facile da usare
Tutte le funzioni dei pulsanti sono spiegate nei pulsanti con illustrazioni. E ogni pulsante è destinato a svolgere una singola attività. Quindi sai cosa aspettarti dalla pressione di un pulsante.
Il pannello di controllo con schermo LCD permette la programmazione della macchina, tra i valori programmabili ci sono:
- Fase di sgrossatura:
- Foraggio
- Importo totale da macinare
- Velocità di rotazione del coltello circolare
- Fase di finitura
- Foraggio
- Importo totale da macinare
- Velocità di rotazione del coltello circolare
- Fase di rifinitura:
- Tempo dell'operazione di rifinitura
- Velocità di rotazione del coltello circolare
Velocità di rotazione della mola variabile da 5.000 a 9.000 RPM
Incluso di serie.
Programma per diametri uguali incluso di serie
È possibile produrre lame per seghe circolari con lo stesso diametro di una caratteristica standard.

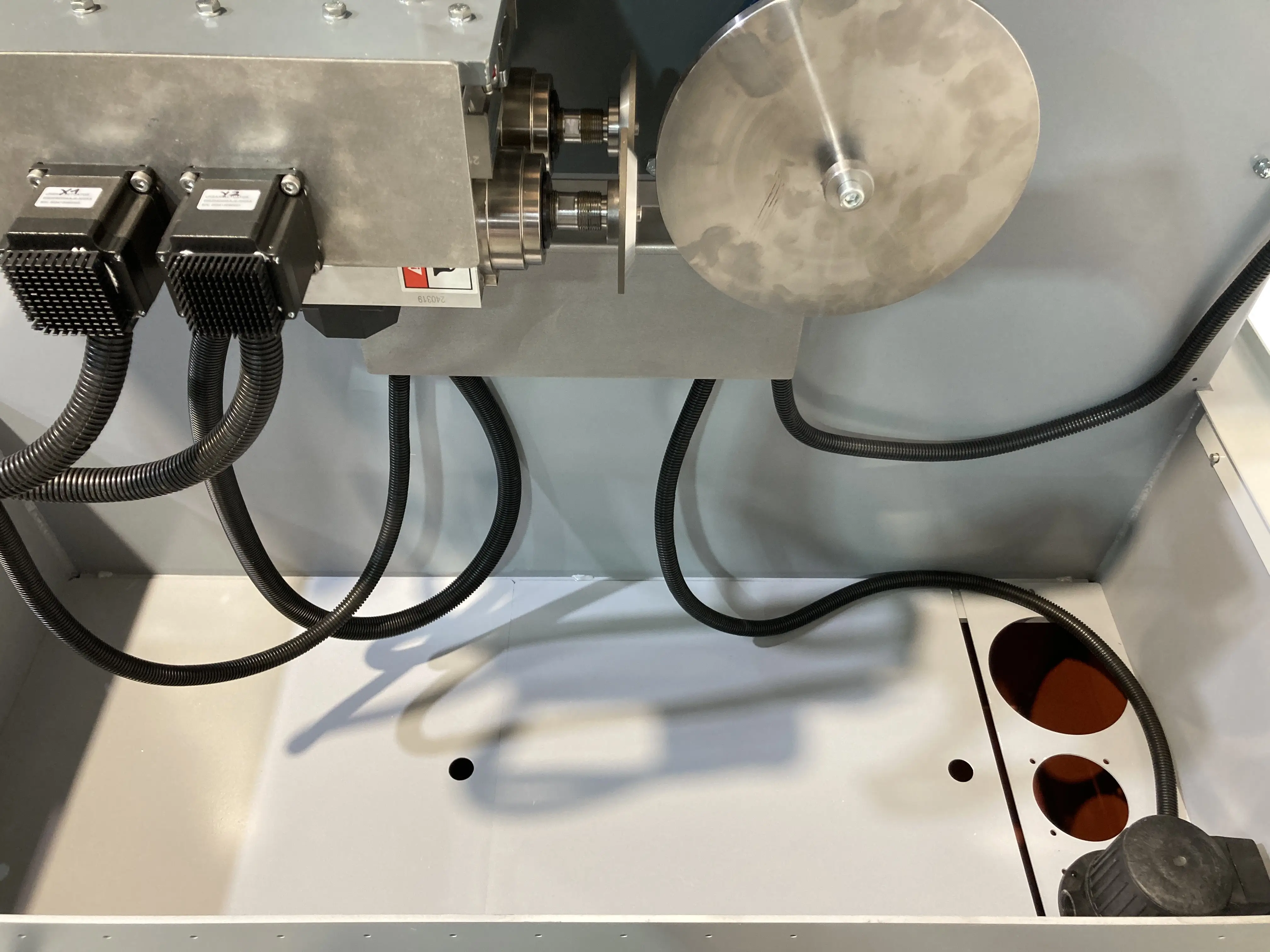

Attrezzatura di refrigerazione integrata
Consente l'affilatura a umido per una migliore qualità di affilatura e una maggiore durata della pietra per affilare.
Integra un serbatoio da 200 litri con griglie rimovibili per una facile pulizia.
Facile accesso
Design pulito e facile accesso per la manutenzione o la riparazione della macchina.
Manutenzione facile

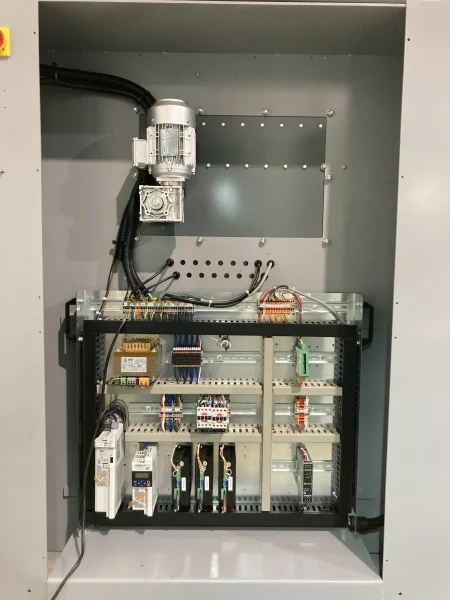

Il quadro elettrico è situato nella parte inferiore e la meccanica nella parte superiore della macchina, protetta da un coperchio di facile apertura.
L'armadio elettrico è organizzato in modo pulito, facilitando la manutenzione quando necessario.
ELITE JVC 800. ATTREZZATURA INCLUSA
- 3 assi CNC (X, Y1, Y2)
- Programma per l'affilatura di lame circolari con diametri uguali.

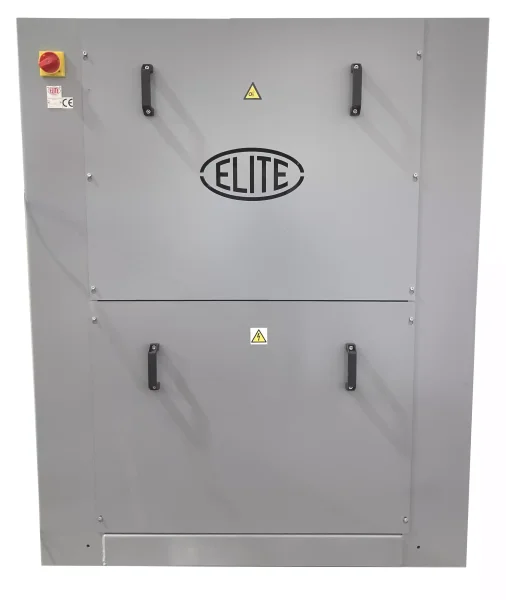

- Macchina chiusa con cabina completa. Programmazione del ciclo di affilatura (sgrossatura, finitura, lucidatura) tramite schermo LCD
- Predisposto per il collegamento ad un sistema di filtrazione della macchina o ad un sistema di filtrazione centralizzato.
ELITE JVC 800. SPECIFICHE
| DATI TECNICI | JVC 800 |
|---|---|
| Diametro lama | da 100 a 700 mm (da 4" a 27,5") |
| Diametro foro lama | Da 10 mm. |
| Assi | 3 CNC |
| Motore mola | 2x 0,75 kW (2x 1 CV) |
| Velocità del motore della mola | Regolabile da 5000 a 9000 giri/min |
| Velocità del supporto lama | Programmabile per sgrossatura, finitura e lucidatura. |
| Velocità di rotazione della lama | 10 - 200 giri/min |
| Angolo della lama circolare | da +45º a -45º |
| Numero di angoli della lama affilati contemporaneamente | 2 |
| Schermo | Tocco a colori da 10" |
| Programmazione ciclo di affilatura | Sgrossatura, finitura e lucidatura. |
| Numero di mole | 2 |
| Diametro della mola per affilare | ø100 mm. |
| Diametro foro mola | ø20 mm. |
| Capacità del serbatoio di raffreddamento | 220 L. |
| Portata del liquido refrigerante | fino a 60 litri/minuto |
| Dimensioni macchina | 1430 x 1285 x 1820 mm. |
| Peso della macchina | 650 chilogrammi |
REQUISITI TECNICI
Voltaggio di collegamento: 220V/240V 1Ph 50/60HzHz.
Potenza di connessione richiesta: 2,5 kW
ACCESSORI OPZIONALI CONSIGLIATI

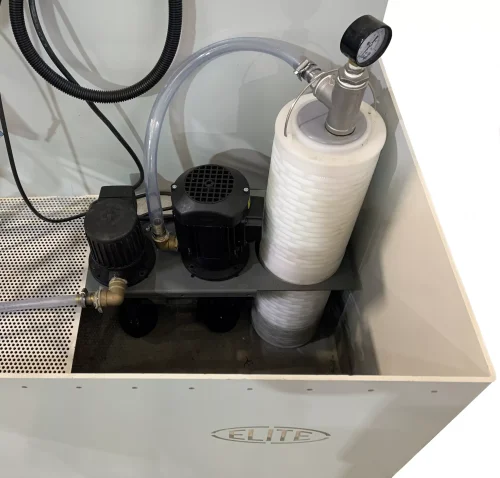

Per una migliore qualità di affilatura, si consiglia di dotarsi del sistema di filtrazione ELITE FILTRAmaq UNO. Filtrazione fino a 2 µm.

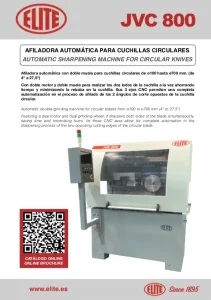

SCARICA BROCHURE
RICHIEDI INFORMAZIONI
MACCHINE A CONFRONTO IN BREVE
| MODELLO | Diametro del coltello | Angolo di smusso | Nr. di angolo di smusso affilati allo stesso tempo | Nr. di mole |
|---|---|---|---|---|
| JVC 700 | da 30 a 800 mm. | da 0º a 100º | 1 | 1 |
| JVC 800 | da 100 a 700 mm. | da -45º a 45º | 2 | 2 |
