AFFILATRICE AUTOMATICA DA COLTELLI CIRCOLARE DA ø30 A ø800 MM.
PUNTI SALIENTI
- FACILE DA USARE: Pannello di controllo con istruzioni guidate sullo schermo
- Ciclo di rettifica con refrigerante
- 1 asse CNC per lavorazioni in automatico programmabile da quadro comandi
- Velocità di rotazione del coltello circolare regolabile senza gradini.
- Fasi di rettifica programmabili: sgrossatura, finitura, lucidatura.
ELITE JVC 700. IL CONCETTO.
Il modello ELITE JVC 700 è il nostra affilatrice automatica da coltelli standard e pratica.
Dotato di un asse CNC, consente una completa automazione nel processo di affilatura di un angolo di taglio della lama circolare.
È possibile affilare lame progressive a forma di falce, di tipo 'cutter', come opzione
ELITE JVC 700. COME FUNZIONA

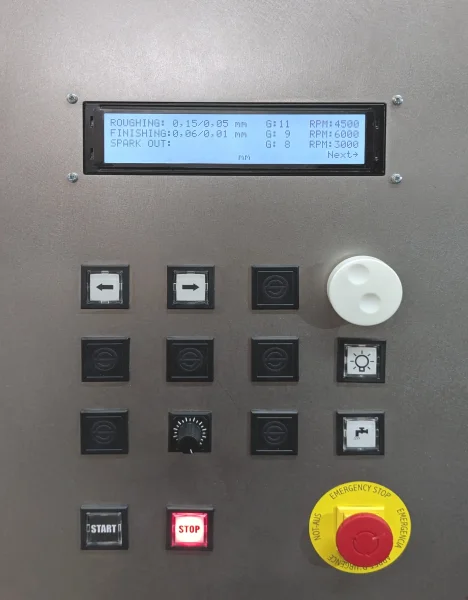

Pannello di controllo facile da usare
Tutte le funzioni dei pulsanti sono spiegate nei pulsanti con illustrazioni. E ogni pulsante è destinato a svolgere una singola attività. Quindi sai cosa aspettarti dalla pressione di un pulsante.
Il pannello di controllo con schermo LCD permette la programmazione della macchina, tra i valori programmabili ci sono:
- Fase di sgrossatura:
- Alimentazione
- Importo totale da macinare
- Velocità di rotazione del coltello circolare
- Fase di finitura
- Alimentazione
- Importo totale da macinare
- Velocità di rotazione del coltello circolare
- Fase di rifinitura:
- Tempo dell'operazione di rifinitura
- Velocità di rotazione del coltello circolare
Esempio funzionante
Velocità di rotazione della mola variabile da 2.000 a 4.000 RPM
Incluso come opzione.
Programma per diametri uguali incluso di serie
È possibile produrre lame per seghe circolari con lo stesso diametro di una caratteristica standard.

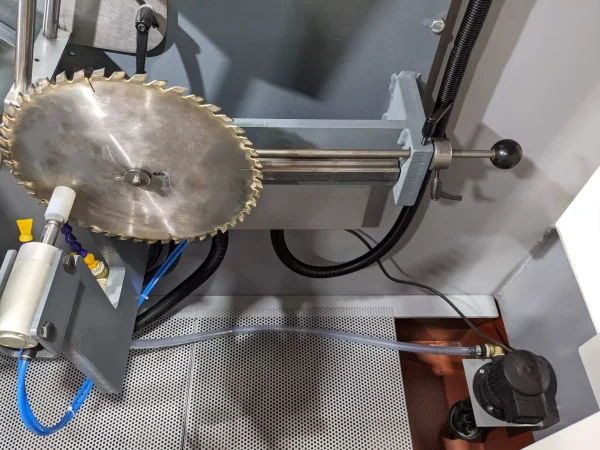

Attrezzatura di refrigerazione integrata
Consente l'affilatura a umido per una migliore qualità di affilatura e una maggiore durata della pietra per affilare.
Integra un serbatoio da 200 litri con griglie rimovibili per una facile pulizia.

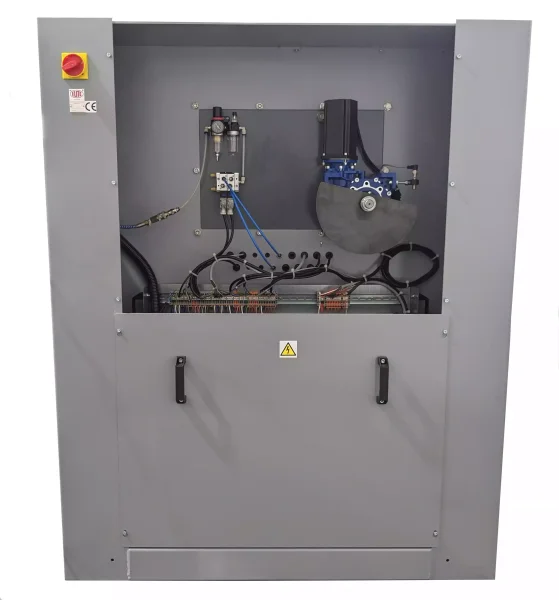

Facile accesso
Design pulito e facile accesso per la manutenzione o la riparazione della macchina.
Manutenzione facile

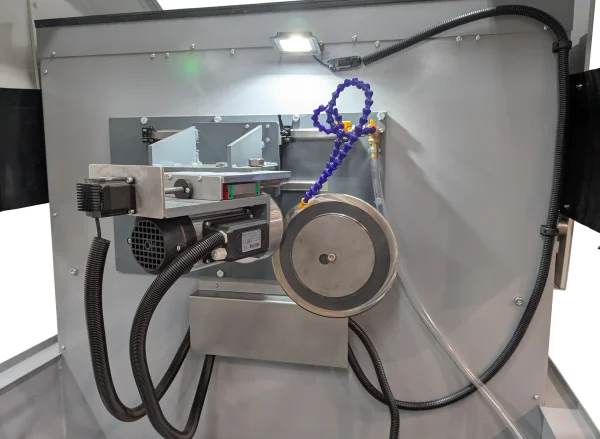

Il quadro elettrico è situato nella parte inferiore e la meccanica nella parte superiore della macchina, protetta da un coperchio di facile apertura.

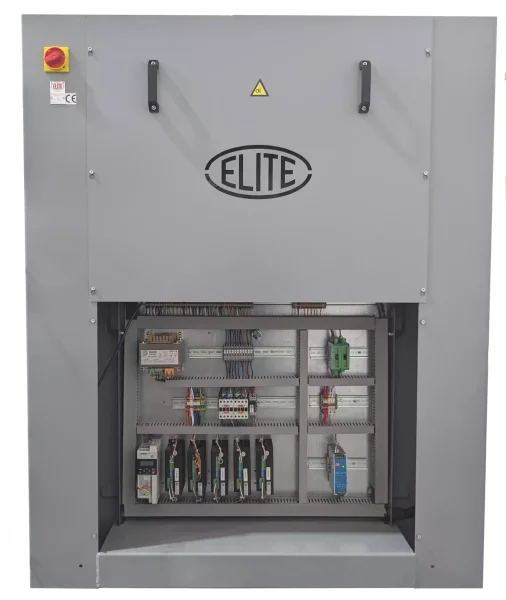

L'armadio elettrico è organizzato in modo pulito, facilitando la manutenzione quando necessario.
ELITE JVC 700. ATTREZZATURA INCLUSA
- 1 asse CNC (X)
- Programma per l'affilatura di lame circolari con diametri uguali.
- Macchina chiusa da mezza cabina
- Programmazione del ciclo di affilatura (sgrossatura, finitura, lucidatura) tramite schermo LCD
- Predisposto per il collegamento ad un sistema di filtrazione della macchina o ad un sistema di filtrazione centralizzato.
ELITE JVC 700. SPECIFICHE
| DATI TECNICI | JVC 700 |
|---|---|
| Assi | 1 CNC, 1 asse motorizzato (rotazione lama), 1 asse manuale (selezione angolo di taglio lama) |
| Motore mola | 1,1 kW (1,5 CV) |
| Velocità del supporto lama | Per sgrossatura e finitura |
| Velocità di rotazione della lama | 10 - 200 giri al minuto. Diverse velocità di rotazione programmabili per sgrossatura, finitura e lucidatura |
| Angolo della lama circolare | Selezionabile da 0º a 100º |
| Numero di angoli della lama affilati contemporaneamente | 1 |
| Sistema con mola a tazza | Sì |
| Diametro foro mola | ø60mm. |
| Velocità di rotazione della mola | 3000 giri al minuto. |
| Schermo | LCD |
| Ciclo di lavoro programmabile | Utilizzando 1 asse CNC |
| Programmazione ciclo di affilatura | Sgrossatura, finitura, lucidatura |
| Capacità serbatoio liquido refrigerante | 200 l. |
| Dimensioni macchina | 1430x1285x1820mm. |
| Peso della macchina | 550 chilogrammi. |
REQUISITI TECNICI
Voltaggio di collegamento: 220V 1Ph 50/60Hz.
Potenza di connessione richiesta: 2,5 kW
ACCESSORI OPZIONALI CONSIGLIATI

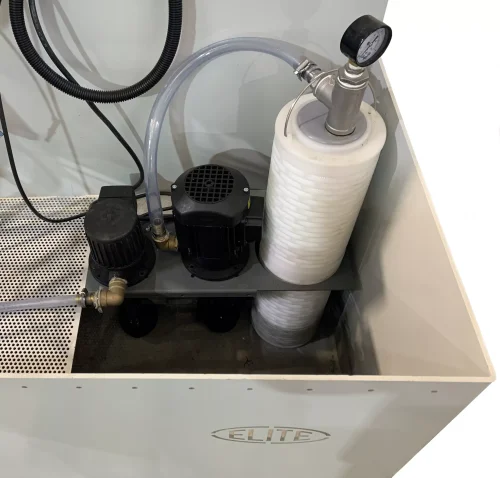

Per una migliore qualità di affilatura, si consiglia di dotarsi del sistema di filtrazione ELITE FILTRAmaq UNO. Filtrazione fino a 2 µm.

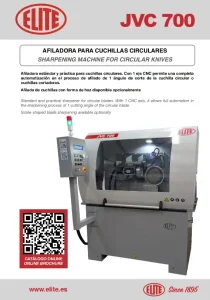

SCARICA BROCHURE
RICHIEDI INFORMAZIONI
MACCHINE A CONFRONTO IN BREVE
| MODELLO | Diametro del coltello | Angolo di smusso | Nr. di angolo di smusso affilati allo stesso tempo | Nr. di mole |
|---|---|---|---|---|
| JVC 700 | da 30 a 800 mm. | da 0º a 100º | 1 | 1 |
| JVC 800 | da 100 a 700 mm. | da -45º a 45º | 2 | 2 |
